Подробное описание

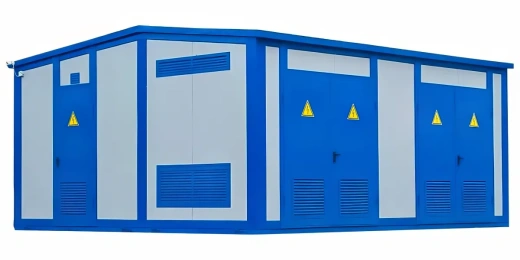

2КТП-ТК 400 6 0,4 — это комплектная трансформаторная подстанция киоскового типа, оснащённая двумя силовыми масляными или сухими трансформаторами общей мощностью 400 кВа. Подстанция предназначена для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц с понижением напряжения с 6 кВ до 0,4 кВ.
Оборудование применяется для электроснабжения промышленных предприятий, жилых районов, административных зданий, нефтегазовых и сельскохозяйственных объектов, а также в системах собственных нужд электростанций. Двухтрансформаторная схема обеспечивает повышенную надёжность: при выходе из строя одного трансформатора второй продолжает питать потребителей по первой или второй категории надёжности.
«Комплектная двухтрансформаторная подстанция 2КТП-ТК 400 6 0,4 — это готовое к эксплуатации решение для систем средней мощности. Мы предусмотрели все варианты вводов и выводов, чтобы оборудование органично вписывалось в любую схему электроснабжения — от радиальной до кольцевой».
— Главный технолог завода-изготовителя
* Проектирование, монтаж и эксплуатация должны выполняться в соответствии с ПУЭ (гл. 2.3, 4.2), ПТЭЭП, ГОСТ 14695-80 и ТУ завода-изготовителя.
Расшифровка 2КТП-ТК 400 6 0,4
Структура условного обозначения| Обозначение | Расшифровка |
|---|---|
| 2 Обозначение | двухтрансформаторная Расшифровка |
| КТП Обозначение | комплектная трансформаторная подстанция Расшифровка |
| 400 кВа Обозначение | номинальная мощность каждого трансформатора, кВА Расшифровка |
| 6 кВ Обозначение | номинальное напряжение на стороне ВН, кВ Расшифровка |
| 0,4 кВ Обозначение | номинальное напряжение на стороне НН, кВ Расшифровка |
Конструкция и компоновка
Подстанция 2КТП-ТК 400 6 0,4 выполнена в металлическом корпусе, разделённом на три функциональных отсека: отсек высокого напряжения (ВН), отсек низкого напряжения (НН) и отсек силовых трансформаторов. Корпус изготавливается в двух вариантах исполнения — тупиковом или проходном.
На стороне ВН подстанция комплектуется изоляторами, ограничителями перенапряжений (ОПН), высоковольтными предохранителями ПКТ, выключателями нагрузки и разъединителями. Ввод ВН может быть воздушным (В) или кабельным (К). Вывод на стороне НН также выполняется воздушным или кабельным — по требованию заказчика.
Основные технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность (на один трансформатор) Параметр | 400 кВа Значение | суммарная мощность — 2000 кВА Примечание |
| Напряжение ВН Параметр | 6 кВ Значение | допускается 6 кВ по запросу Примечание |
| Напряжение НН Параметр | 0,4 кВ Значение | глухозаземлённая нейтраль Примечание |
| Схема и группа соединений Параметр | У/Ун-0, Д/Ун-11, У/Zн-11 Значение | по требованию заказчика Примечание |
| Частота сети Параметр | 50 Гц Значение | — Примечание |
«Главное преимущество 2КТП-ТК 400 6 0,4 — возможность подключения потребителя к двум независимым линиям электропередач. Это существенно повышает надёжность электроснабжения объектов, где перерыв в питании недопустим».
— Ведущий конструктор завода
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Двухтрансформаторная схема Особенность | обеспечивает резервирование и бесперебойное питание потребителей 1-й и 2-й категории Описание |
| 2 # | Модульная конструкция Особенность | два раздельных модуля соединены между собой, что упрощает транспортировку и монтаж Описание |
| 3 # | Защита от перенапряжений и КЗ Особенность | ОПН, предохранители ПКТ и релейная защита предотвращают аварийные режимы Описание |
| 4 # | Вариативность вводов/выводов Особенность | воздушный или кабельный ввод ВН и вывод НН — под любую инфраструктуру Описание |
Условия эксплуатации
- Температура окружающей среды: от –45 °C до +40 °C (исполнение У1).
- Относительная влажность воздуха: не более 80% при +25 °C.
- Высота установки над уровнем моря: не более 1000 м.
- Окружающая среда — невзрывоопасная, без токопроводящей пыли.
- Подстанция не предназначена для работы в условиях постоянных вибраций, тряски и ударов.
* Заводские приёмо-сдаточные испытания проводятся по ГОСТ 14695-80 и РД 34.45-51.300-97. В протоколе испытаний фиксируются параметры холостого хода, короткого замыкания, сопротивление изоляции и пробивное напряжение масла.
Комплект поставки
- Подстанция 2КТП-ТК 400 6 0,4 в собранном виде согласно договору и спецификации.
- Технический паспорт с протоколом заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на комплектующие и материалы.
Монтаж и ввод в эксплуатацию
Подстанция устанавливается на подготовленное бетонное или металлическое основание. Подъём осуществляется за строповые проушины, предусмотренные на крышке корпуса. Присоединение кабелей или шин производится к вводным шпилькам ВН и НН с помощью контактных зажимов. Заземляющий зажим расположен в нижней части корпуса.
Перед первым включением проводятся визуальный осмотр, проверка комплектности и затяжки болтовых соединений. После завершения монтажа выполняются приёмо-сдаточные испытания аккредитованной электролабораторией. Нагрузку поднимают плавно, контролируя уровень масла и температуру верхних слоёв.
Техническое обслуживание
- Визуальный осмотр корпуса, изоляторов и контактных соединений — ежегодно.
- Измерение сопротивления изоляции и коэффициента абсорбции.
- Тепловизионный контроль температуры масла и контактных узлов.
- Периодический отбор пробы масла для анализа (рекомендуемый интервал — раз в 6 лет).
- Проверка работы релейной защиты и цепей сигнализации.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 14695-80 Нормативный документ | Общие технические условия на КТП мощностью от 25 до 2500 кВА до 10 кВ Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Детальное описание
Завод-изготовитель и контроль качества
Производство подстанций 2КТП-ТК 400 6 0,4 осуществляется на специализированном предприятии, имеющем аттестованную систему менеджмента качества ISO 9001:2015. Весь цикл изготовления — от входного контроля материалов до приёмо-сдаточных испытаний — регламентирован внутренними стандартами и полностью соответствует требованиям ГОСТ 14695-80, ПУЭ и техническим условиям ТУ 3414-001-XXXXXXXX-20XX. Каждое изделие проходит проверку сопротивления изоляции, испытание повышенным напряжением промышленной частоты, измерение потерь холостого хода и короткого замыкания, а также тепловизионный контроль контактных соединений. Результаты испытаний фиксируются в паспорте, который передаётся заказчику.
Корпус и климатическая защита
Металлическая оболочка киоскового типа выполнена из листовой стали с двухслойным лакокрасочным покрытием, стойким к УФ-излучению и перепадам температур. Степень защиты по ГОСТ 14254-2015 — IP23 (стандартно) или IP54 (по требованию заказчика для районов с высокой запылённостью). Двери отсеков оснащены замками и уплотнительными резиновыми прокладками, исключающими попадание пыли и влаги. Корпус заземляется с двух сторон через болтовые зажимы М10, что гарантирует надёжное выравнивание потенциалов. Конструкция выдерживает снеговую нагрузку до 200 кг/м² и ветровую нагрузку до 40 м/с, что подтверждено прочностными расчётами в системе КОМПАС-3D.
Силовые трансформаторы и схемы соединений
В 2КТП-ТК 400 6 0,4 применяются масляные или сухие трансформаторы со схемами и группами соединений, выбираемыми под конкретный проект. Обмотки низшего напряжения выполнены с глухозаземлённой нейтралью. При параллельной работе строго соблюдаются условия идентичности групп соединений, соотношения мощностей не более 1:3 и отклонения напряжений короткого замыкания не более ±10%. Герметичное исполнение трансформаторов (бак с гофрами или эластичной мембраной) предотвращает окисление и увлажнение масла, благодаря чему межремонтный интервал увеличивается до 12 лет, а пробивное напряжение масла после 5 лет эксплуатации сохраняется на уровне не ниже 50 кВ.
Релейная защита и автоматика
На стороне НН устанавливается микропроцессорный блок релейной защиты, обеспечивающий максимальную токовую отсечку, защиту от однофазных замыканий на землю и контроль напряжения. По заказу реализуется автоматический ввод резерва (АВР) с временем переключения не более 0,8 с, что позволяет отнести потребителей к I особой группе по надёжности электроснабжения. Предусмотрена световая и дистанционная сигнализация положения выключателей и неисправностей.
Соответствие отраслевым стандартам и референции
Подстанции 2КТП-ТК 400 6 0,4 прошли сертификацию в системе ГОСТ Р и добровольную сертификацию на соответствие стандартам ПАО «Россети». Оборудование внесено в реестр Минпромторга как продукция, произведённая на территории РФ (акт экспертизы №...). Более 500 единиц успешно эксплуатируются на объектах нефтегазодобычи, металлургических комбинатах и в сетях ЖКХ, в том числе в условиях Крайнего Севера (исполнение ХЛ1). Завод предоставляет гарантию 24 месяца и обеспечивает сервисное сопровождение в течение всего жизненного цикла.
* Все поставляемые подстанции проходят полный цикл заводских испытаний в соответствии с требованиями ГОСТ 14695-80 и ПУЭ. Гарантийный срок — 24 месяца с момента ввода в эксплуатацию.
Компоновка типового проекта
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 № | (QW) QSG Обозначение | Выключатели нагрузки (ВНР) Разъединитель РВЗ-10(6) кВ Наименование | 6 Кол-во |
| 2 № | FV1-FV3 Обозначение | Разрядник вентильный или ОПН 10(6)* Наименование | 6 Кол-во |
| 3 № | FV4-FV6 Обозначение | Разрядник вентильный или ОПН 10(6) Наименование | 6 Кол-во |
| 4 № | FU1-FU3 Обозначение | Предохранитель ПКТ 10(6) кВ Наименование | 6 Кол-во |
| 5 № | Q1-Q2 Обозначение | Разъединитель 0,4 кВ Наименование | 4 Кол-во |
| 6 № | QF1-QF2 Обозначение | Выключатель автоматический 16 А Наименование | 6 Кол-во |
| 7 № | QF1-QF3 Обозначение | Выключатель автоматический 10 А Наименование | 6 Кол-во |
| 8 № | TA1-TA3 Обозначение | Трансформатор тока Наименование | 6 Кол-во |
| 9 № | SA1-SA4 Обозначение | Переключатель 380 В/16 А Наименование | 4 Кол-во |
| 10 № | SA2-SA3 Обозначение | Выключатель 380 В/10 А Наименование | 4 Кол-во |
| 11 № | PI, PR Обозначение | Счетчик электрической энергии Наименование | 2-4 Кол-во |
| 12 № | EK Обозначение | Резистор подогрева Наименование | 4 Кол-во |
| 13 № | BL, KL Обозначение | Фотореле Наименование | 2 Кол-во |
| 14 № | KM Обозначение | Пускатель магнитный ПМ Наименование | 2 Кол-во |
| 15 № | HL Обозначение | Патрон потолочный Е27 Наименование | 2 Кол-во |
| 16 № | V Обозначение | Вольтметр 0-500 В Наименование | 2 Кол-во |
| 17 № | XS Обозначение | Розетка штепсельная 36 В Наименование | 2 Кол-во |
| 18 № | TV Обозначение | Трансформатор понижающий 220/36 В Наименование | 2 Кол-во |
| 19 № | QF1-QFn Обозначение | Выключатель автоматический (или рубильник с предохранителями) Наименование | до 20 Кол-во |
| 20 № | T Обозначение | Силовой трансформатор мощностью 400 кВа согласно однолинейной схеме Наименование | 2 Кол-во |
Технические характеристики
Номинальная мощность | 400 кВа |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | 2КТП-ТК |
Рабочая частота сети переменного тока | 50 Гц |
Режим работы | Длительный |
Степень защиты | от IP23 до IP54 |
Количество трансформаторов | 2 (Два трансформатора) |
Материал корпуса | Металл |
Электрическая схема |
|
Ввод на стороне ВН |
|
Вывод на стороне НН |
|
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | ТБ760/2026 |
Номер партии | 11Щ65-2026 |

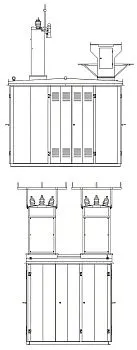

Чертежи и габаритные размеры
Длина, мм | 1900 |
Ширина, мм | 2100 |
Высота, мм | 2400 |
Полный вес | 2700 кг |
Устройство и конструкция 2КТП-ТК 400 6 0,4
Комплектная двухтрансформаторная подстанция 2КТП-ТК 400 6 0,4 поставляется с полным пакетом чертежной документации. Габаритные и установочные размеры являются основой для проектирования фундамента, прокладки кабельных трасс и размещения оборудования в распределительном устройстве.
Все размеры привязаны к строительным модулям и соответствуют требованиям ПУЭ по изоляционным расстояниям. Окончательные значения длины, ширины и высоты зависят от исполнения вводов (воздушный или кабельный) и типа бака трансформаторов (гофрированный или радиаторный).
«Заводской габаритный чертеж 2КТП-ТК 400 6 0,4 — это точный посадочный шаблон. Выверенные координаты каждого ввода, шкафа и опорной рамы позволяют проектировщикам заранее подготовить фундамент, полностью исключая переделки на строительной площадке».
— Руководитель конструкторского бюро завода-изготовителя
* Проектирование фундамента и монтаж должны выполняться по ПУЭ (гл. 4.2), ГОСТ 14695-80 и ТУ завода.
Конструктивная компоновка
Подстанция 2КТП-ТК 400 6 0,4 разделена на три функциональных блока. Такая модульная структура упрощает транспортировку и позволяет выполнять монтаж поэтапно.
| # | Отсек / Элемент | Назначение |
|---|---|---|
| 1 # | Отсек высокого напряжения Отсек / Элемент | Прием электроэнергии с напряжением 6 кВ. Оснащен ОПН, предохранителями ПКТ, выключателями нагрузки и разъединителями. Назначение |
| 2 # | Трансформаторный отсек (2 шт.) Отсек / Элемент | Размещение силовых трансформаторов мощностью 400 кВа каждый. Преобразование 6 кВ в 0,4 кВ. Назначение |
| 3 # | Отсек низкого напряжения Отсек / Элемент | Распределение энергии на стороне 0,4 кВ. Укомплектован автоматическими выключателями, рубильниками и шинами. Назначение |
| 4 # | Система АВР (опционально) Отсек / Элемент | Обеспечивает автоматическое переключение питания при пропадании напряжения на одном из вводов. Назначение |
«Двухтрансформаторная схема 2КТП-ТК 400 6 0,4 требует точного соблюдения координат центров масс. Мы указываем в чертежах расположение строповочных петель и опорных точек, чтобы подъем и установка проходили без кренов».
— Главный технолог завода-изготовителя
Габаритные и установочные размеры
Пространственная привязка 2КТП-ТК 400 6 0,4 осуществляется строго по заводскому чертежу. В документе приведены все геометрические параметры, необходимые для проектирования основания и кабельных каналов.
- Полная длина, ширина и высота подстанции (с учетом радиаторов и выступающих частей).
- Высотные отметки вводов ВН 6 кВ и выводов НН 0,4 кВ.
- Расстояния между осями опорных швеллеров и установочные размеры фундаментных болтов.
- Минимальные допустимые зазоры до стен и соседнего оборудования по ПУЭ.
| Параметр | Значение (по чертежу) | Примечание |
|---|---|---|
| Длина, мм Параметр | Уточняется по чертежу Значение (по чертежу) | Зависит от схемы ВН (тупиковая/проходная) Примечание |
| Ширина, мм Параметр | Уточняется по чертежу Значение (по чертежу) | Определяется шириной отсеков НН и ВН Примечание |
| Высота, мм Параметр | Уточняется по чертежу Значение (по чертежу) | С учетом крыши и транспортных катков Примечание |
| Установочные размеры, мм Параметр | Уточняются по чертежу Значение (по чертежу) | Расстояние между опорными швеллерами Примечание |
* Для расчета нагрузок на фундамент необходимо использовать значение полного веса и веса масла, указанные в паспорте на конкретное исполнение.
Массогабаритные характеристики
Транспортировка и монтаж подстанции требуют учета массы оборудования. В составе 2КТП-ТК 400 6 0,4 используются два трансформатора, каждый из которых заполнен маслом.
| Параметр | Значение |
|---|---|
| Вес масла (на один трансформатор), кг Параметр | По паспорту трансформатора Значение |
| Полный вес подстанции, кг Параметр | Суммарно по спецификации Значение |
Состав чертежной документации
Вместе с оборудованием заказчик получает полный пакет чертежей, необходимых для ввода в эксплуатацию и дальнейшего обслуживания.
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертеж Документ | Планы, разрезы, фасады с размерами и массой Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединений силовых цепей и цепей управления Содержание |
| 3 # | План фундамента Документ | Расположение отверстий, каналов и заземляющих контуров Содержание |
| 4 # | Схема расположения оборудования Документ | Координаты установки шкафов, трансформаторов и шин Содержание |
«Чертежи подстанции 2КТП-ТК 400 6 0,4 разработаны в системе трехмерного проектирования. Это гарантирует стопроцентную геометрическую точность сопряжений и позволяет исключить коллизии при монтаже кабельных трасс».
— Ведущий конструктор завода
Цифровые чертежи и BIM-модели для проектирования
Вся конструкторская документация 2КТП-ТК 400 6 0,4 создаётся в среде трёхмерного параметрического моделирования. Проектировщику доступны не только классические двумерные чертежи, но и BIM-модели в форматах DWG, STEP и RFA. Модели содержат точные координаты вводов 6 кВ и 0,4 кВ, опорных швеллеров, вентиляционных проёмов и дверей обслуживания.
Использование единой цифровой модели исключает разночтения между планами, разрезами и спецификациями. Проектные организации интегрируют модель в информационную модель здания, автоматически проверяют коллизии с инженерными сетями и получают точные объёмы строительных работ.
| Формат | Назначение | Примечание |
|---|---|---|
| DWG Формат | Двумерные чертежи и планировки Назначение | Совместим с AutoCAD и аналогами Примечание |
| STEP Формат | Трёхмерная геометрия изделия Назначение | Для импорта в CAD-системы Примечание |
| RFA Формат | Семейство Revit Назначение | Прямая вставка в BIM-проекты Примечание |
* Электронные копии чертежей и BIM-модели передаются вместе с паспортом изделия. По запросу предоставляется ссылка на облачное хранилище с актуальной версией документации.
Заводской контроль геометрии и допуски
Каждая подстанция после сборки проходит инструментальный контроль геометрических параметров. Лазерный трекер фиксирует фактические координаты опорных швеллеров, осей вводов и крепёжных отверстий. Допустимые отклонения не превышают ±3 мм от номинальных размеров по ГОСТ 14695‑80 и внутренним ТУ завода.
Результаты измерений заносятся в контрольную карту изделия, которая хранится в электронном архиве вместе с чертежами. Это даёт гарантию, что реальные размеры 2КТП-ТК 400 6 0,4 полностью идентичны указанным в документации. На объекте монтаж ведётся без дополнительной подгонки.
* Габаритные и присоединительные размеры контролируются на соответствие КД и ГОСТ 14695‑80. Контрольная карта является частью протокола заводских испытаний.
Соответствие чертежей реальной конструкции: гарантии завода
Завод-изготовитель гарантирует полное соответствие поставляемой подстанции утверждённому габаритному чертежу. В комплект поставки входит протокол заводских испытаний, в котором зафиксированы фактические размеры и результаты проверки геометрии. Этот документ служит доказательством качества для проектной организации и эксплуатирующего предприятия.
При выявлении отклонений, превышающих допуски, изделие подлежит корректировке или замене. Вся конструкторская документация хранится в архиве завода на протяжении всего срока службы 2КТП-ТК 400 6 0,4, что позволяет в любой момент восстановить историю размеров конкретной машины.
«Мы отвечаем за каждый миллиметр чертежа. Лазерный контроль, трёхмерное проектирование и сквозное документирование — три столпа, которые позволяют нам утверждать: реальная конструкция ни на йоту не отклонится от проекта».
— Главный технолог завода-изготовителя
* Все чертежи соответствуют ЕСКД (ГОСТ 2.109-73), ПУЭ (глава 4.2) и ГОСТ 14695-80. Завод оставляет за собой право корректировки размеров в пределах допусков, не ухудшающих эксплуатационные характеристики.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 14695-80 Нормативный документ | Общие технические условия на КТП до 10 кВ Область регулирования |
| 2 # | ГОСТ 2.109-73 Нормативный документ | ЕСКД. Основные требования к чертежам Область регулирования |
| 3 # | ПУЭ (гл. 4.2) Нормативный документ | Требования к размещению и изоляционным расстояниям Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Правила эксплуатации электроустановок Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Нормы испытаний электрооборудования Область регулирования |
Видео
Документы
Доставка 2КТП-ТК 400 6 0,4 по России и СНГ
Доставка автомобильным транспортом, Ж/Д или комбинированно (Ж/Д + авто) — до объекта в любой регион РФ.
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Варианты доставки
| Способ доставки | Условия | Срок |
|---|---|---|
| Транспортная компания Способ доставки | Бесплатно доставляем оборудование до терминала ТК. Работаем со всеми основными магистральными перевозчиками Условия | Рассчитывается по маршруту Срок |
| Самовывоз со склада завода Способ доставки | Отгрузка в рабочие дни с 09:00 до 16:00 (Екатеринбург) Условия | В день согласованной отгрузки Срок |
| Экспресс-курьер Способ доставки | Для отправлений до 30 кг (запчасти, документация) Условия | 1–5 рабочих дней Срок |
Полные условия доставки, требования к транспорту и порядок получения груза — на странице «Доставка по всей России».
Гарантия до 5 лет на 2КТП-ТК 400 6 0,4
Перед вводом в эксплуатацию Покупатель предоставляет протокол высоковольтных испытаний от аккредитованной лаборатории. Ежегодное ТО — по регламенту ПУЭ с направлением акта Поставщику.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
Полный список условий и порядок действий при гарантийном случае — на странице «Гарантия на товар».
Способы оплаты 2КТП-ТК 400 6 0,4
- 50% предоплата, 50% — по факту готовности к отгрузке.
- 50/50 по факту загрузки в транспорт Покупателя — с фото- и видеофиксацией.
- Индивидуальные условия — по согласованию.
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Для юрлиц — полный пакет закрывающих документов: УПД, счёт-фактура, ТТН.
Все способы оформления заказа и полные условия оплаты — на странице «Условия оплаты».
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Да, завод заключает долгосрочные договоры поставки трансформаторного оборудования. Это оптимальное решение для сетевых компаний, промышленных предприятий, подрядных организаций и регулярных заказчиков.
Какие условия фиксируются в долгосрочном договоре?
- Срок действия – от 1 года до 3 лет с возможностью пролонгации.
- Ассортимент и номенклатура – перечень типов трансформаторов, подстанций, КСО, ЩО, ПКУ.
- Фиксация цен – на весь срок договора или с механизмом корректировки (зависит от рыночной ситуации).
- Объёмы поставок – ежемесячные или поквартальные лимиты (твёрдая заявка + флексивная часть).
- График отгрузок – согласованный план производства и доставки.
Какие преимущества получает заказчик?
- Приоритетное производство – ваши заказы ставятся в план вне очереди.
- Отсрочка платежа – до 30–60 дней для добросовестных партнёров.
- Фиксированные цены – защита от сезонного роста стоимости металлов и комплектующих.
- Минимизация бюрократии – разовое подписание договора вместо тендера на каждую партию.
- Гарантийное обслуживание – расширенные условия по всем поставленным единицам.
Как заключить долгосрочный договор? Направьте официальную заявку на бланке организации с указанием планируемых объёмов и сроков. Менеджер подготовит проект договора и согласует индивидуальные условия. Минимальный объём долгосрочного договора – от 3 трансформаторов в год или партий на сумму от 2 млн рублей.
Для постоянных заказчиков действует система скидок от 3% до 10% в зависимости от объёма годовой выборки. Договор может быть расторгнут досрочно по соглашению сторон или при систематических нарушениях условий оплаты.
Специалисты нашего завода имеют высокий уровень квалификации, подтверждённый независимыми аудитами и сертификацией. Мы регулярно проводим внутреннее обучение и аттестацию сотрудников, что подтверждается документами системы менеджмента качества.
Ключевые факты о квалификации наших сотрудников:
- Генеральный директор Галимьянов Марат Равилевич аттестован в системе добровольной сертификации «ФЕДЕРАЛЬНАЯ СИСТЕМА КАЧЕСТВА» в качестве аудитора внутренних проверок системы менеджмента качества (сертификат №FSK.RU.EXP.000034645-1, действителен до 06.11.2027). Соответствует требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
- Аудитор Брагин Денис Владимирович имеет аналогичную аттестацию (сертификат №FSK.RU.EXP.000034645-2, срок действия до 06.11.2027).
- Инженеры и технические специалисты проходят ежегодное повышение квалификации по методам испытаний, электробезопасности и работе с трансформаторным оборудованием.
- Сотрудники производственного отдела имеют опыт работы в электротехнической отрасли от 5 лет и регулярно участвуют во внутренних аудитах.
Система менеджмента качества завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (сертификат №FSK.RU.0002.F00034645). Это означает, что все процессы – от приёмки комплектующих до отгрузки готовой продукции – выполняются квалифицированным персоналом по регламентированным процедурам.
Как мы проверяем и повышаем квалификацию? Внедрены обязательные внутренние проверки компетенций, стажировки на производственных линиях, а также внешнее обучение в аккредитованных центрах (например, в Электротехнической лаборатории ООО «СПУТНИК-ЭНЕРГЕТИКА», проводившей испытания нашей продукции).
Важно: все специалисты, допущенные к испытаниям и сертификации оборудования, имеют действующие удостоверения и аттестаты. По запросу мы готовы предоставить копии сертификатов аудиторов и документы о квалификации ключевых сотрудников.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
