Подробное описание

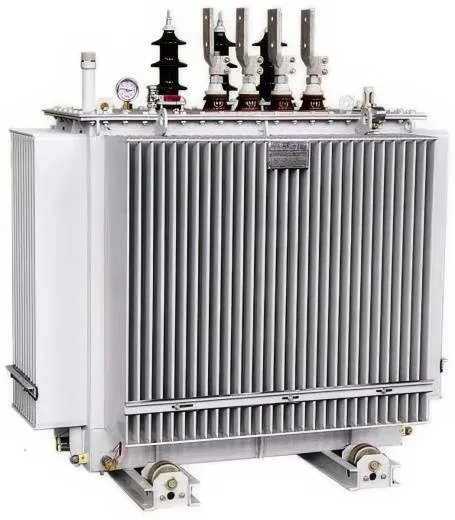

Трёхфазный масляный герметичный трансформатор ТМГ33 16/10/0,4 предназначен для понижения напряжения в распределительных сетях. Номинальная мощность — 16 кВа, напряжение обмотки ВН — 10 кВ, напряжение обмотки НН — 0,4 кВ. Оборудование преобразует напряжение 10 кВ в 0,4 кВ, пригодное для питания потребителей.
Трансформатор устанавливают в комплектных трансформаторных подстанциях (КТП) металлического или бетонного исполнения, в утеплённых КТП из сэндвич-панелей, а также в закрытых распределительных устройствах. Основные объекты применения: электроснабжение промышленных предприятий, жилых массивов, коттеджных посёлков, сельскохозяйственных и инфраструктурных объектов.
Конструктивные особенности трансформатора ТМГ33
Трансформатор ТМГ33 16/10/0,4 выполнен в герметичном маслонаполненном баке без расширителя. Бак — сварная конструкция с гофрированными стенками. Гофры компенсируют температурное изменение объёма масла и исключают контакт масла с атмосферным воздухом. Отсутствие расширителя и воздухоосушителя снижает массу, габариты и исключает обслуживание системы осушки. Заливка масла производится в вакууме после дегазации, что повышает диэлектрическую прочность изоляции.
Активная часть включает шихтованный магнитопровод из холоднокатаной электротехнической стали 33-й серии, собранный по технологии step‑lap. Это обеспечивает класс энергоэффективности Х2К2 по СТО «Россети» и Постановлению Правительства РФ № 600. Обмотки НН выполняются из алюминиевой фольги — это повышает механическую стойкость к токам короткого замыкания и улучшает распределение электрического поля. Обмотки ВН — из алюминиевого провода. Изоляция класса нагревостойкости А по ГОСТ 8865-93. Регулирование напряжения — ПБВ (переключением без возбуждения) на стороне ВН ступенями ±2×2,5 % от номинала. Выводы нейтрали НН рассчитаны на продолжительную нагрузку до 100 % номинального тока, что гарантирует надёжную работу при несимметричных нагрузках. Крышка бака оснащена выводами ВН и НН, переключателем ПБВ, маслоуказателем и термометром.
- Полностью герметичный бак с гофрированными стенками — не требует доливки масла весь срок службы.
- Магнитопровод 33-й серии с низкими удельными потерями — класс энергоэффективности Х2К2, минимальный шум.
- Фольговая обмотка НН — высокая электродинамическая стойкость и компактность.
- Вакуумная заливка дегазированного масла — повышенная электрическая прочность изоляции.
- Усиленная конструкция нейтрали НН — стабильная работа при неравномерной нагрузке фаз.
- Крышка с герметизированными вводами — степень защиты IP65.
«Серия ТМГ33 олицетворяет современный подход к энергоэффективности. Вакуумная заливка масла и фольговая обмотка позволяют забыть о старении изоляции на десятилетия, а класс Х2К2 снижает потери до уровня, который ещё недавно считался недостижимым для распределительных трансформаторов.» — главный инженер-конструктор завода.
Преимущества трансформатора ТМГ33 16/10/0,4
- Класс энергоэффективности Х2К2 — пониженные потери холостого хода и короткого замыкания радикально сокращают эксплуатационные расходы.
- Высокая стойкость к токам КЗ — фольговая обмотка НН выдерживает значительные электродинамические нагрузки без деформации.
- Полная герметичность — масло не контактирует с воздухом, не окисляется и не увлажняется, продлевая срок службы изоляции до 30 лет и более.
- Необслуживаемая конструкция — не требуется доливка масла, замена силикагеля и контроль расширителя.
- Низкий уровень шума — усовершенствованный магнитопровод 33-й серии и фольговая обмотка обеспечивают акустический комфорт в жилых и общественных зонах.
- Заводская гарантия 5 лет — подтверждена полным циклом приёмо-сдаточных испытаний каждой единицы.
Принцип действия
- При подаче напряжения 10 кВ на обмотку ВН по ней протекает переменный ток, создающий магнитный поток в сердечнике.
- Магнитный поток замыкается по магнитопроводу с низкими удельными потерями, наводит ЭДС во вторичной обмотке НН в соответствии с законом электромагнитной индукции.
- При подключении нагрузки к выводам НН возникает ток, и энергия передаётся потребителю с уровнем напряжения 0,4 кВ.
- Коэффициент трансформации определяется отношением чисел витков обмоток ВН и НН. Охлаждение — естественная циркуляция масла и воздуха (М).
Комплект поставки и документация
| Компонент | Описание | Примечание |
|---|---|---|
| Трансформатор ТМГ33 16/10/0,4 Компонент | Полностью собранный, заправленный дегазированным маслом и герметизированный Описание | Готов к монтажу Примечание |
| Технический паспорт Компонент | Паспорт изделия с основными параметрами и результатами испытаний Описание | На русском языке Примечание |
| Протокол заводских испытаний Компонент | Протокол приёмо-сдаточных испытаний с измеренными значениями, включая класс Х2К2 Описание | Соответствует ТУ Примечание |
| Инструкция по вводу в эксплуатацию Компонент | Руководство по монтажу и первому пуску Описание | Включает требования ПТЭЭП Примечание |
| Декларации о соответствии Компонент | Документы подтверждения качества Описание | ТР ТС 004/2011, 020/2011 Примечание |
Трансформатор ТМГ33 16/10/0,4 поставляется полностью герметизированным, заправленным маслом и готовым к монтажу.
Условия эксплуатации и ограничения
Трансформатор ТМГ33 16/10/0,4 рассчитан на продолжительный режим работы S1 при температуре окружающего воздуха от −45 °С до +40 °С (климатическое исполнение У1). Для более холодных регионов возможно изготовление в исполнении УХЛ1 (до −60 °С). Высота установки над уровнем моря — не более 1000 м, относительная влажность — до 80 % при 20 °С.
- Частота питающей сети — 50 Гц.
- Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
- Не допускается работа в условиях постоянной вибрации, тряски и частых пусковых режимов.
- Герметичная конструкция не требует обслуживания масла; достаточно периодического внешнего осмотра.
Контрольно-измерительные приборы и сигнализация
Трансформатор ТМГ33 16/10/0,4 оснащается:
- Маслоуказателем поплавкового типа на крышке бака для визуального контроля уровня масла.
- Манометрическим электроконтактным термометром для измерения температуры верхних слоёв масла и выдачи сигнала при превышении допустимого предела.
- Предохранительным клапаном для защиты от избыточного внутреннего давления.
- Клеммной коробкой для подключения цепей сигнализации и защиты к внешним устройствам.
«Герметичная конструкция не требует газового реле, но предохранительный клапан и термометр обеспечивают надёжную защиту. На заводе каждый датчик калибруется и проверяется на срабатывание.» — инженер-конструктор завода.
Монтаж, установка и ввод в эксплуатацию
Трансформатор ТМГ33 16/10/0,4 поднимают за строповочные проушины на крышке. Установка выполняется на ровный бетонный или металлический фундамент, равномерно распределяющий нагрузку. Подключение шин ВН и НН — через контактные зажимы вводных шпилек. Заземляющий контакт находится в нижней части бака.
При монтаже внутри помещения обязательна эффективная естественная или принудительная вентиляция. Расстояние от боковых стен бака до строительных конструкций — не менее 200 мм.
Пусконаладочные мероприятия:
- Внешний осмотр, проверка отсутствия механических повреждений и течей масла.
- Уровень масла должен соответствовать отметке на маслоуказателе при температуре окружающей среды.
- Гильзу термометра заполнить трансформаторным маслом, установить измерительный прибор.
- Провести измерение сопротивления изоляции обмоток, коэффициента абсорбции и высоковольтные испытания в сертифицированной лаборатории.
- Настроить релейную защиту и проверить фазировку. Первое включение — на холостом ходу с последующим постепенным набором нагрузки в течение 2–3 суток.
Схема погрузки и разгрузки
Правила параллельной работы
Для включения ТМГ33 16/10/0,4 на параллельную работу с другим трансформатором должны выполняться условия:
- идентичные группы соединений обмоток и схемы;
- коэффициенты трансформации отличаются не более чем на ±0,5 %;
- напряжения короткого замыкания различаются не более чем на ±10 %;
- соотношение номинальных мощностей — не более 1:3;
- фазировка выводов выполнена по результатам измерений.
Техническое обслуживание
Регламентное обслуживание герметичного трансформатора ТМГ33 16/10/0,4 включает:
- ежегодный визуальный осмотр, проверку целостности гофрированного бака, состояния изоляторов и контактных соединений;
- контроль температуры верхних слоёв масла и срабатывания термосигнализации;
- измерение сопротивления изоляции обмоток и сопротивления обмоток постоянному току;
- проверку болтовых и сварных соединений, подтяжку при необходимости;
- испытание устройств релейной защиты и автоматики (РЗиА), проверку цепи заземления;
- высоковольтные испытания в соответствии с объёмом и нормами ПУЭ и ПТЭЭП.
Структура условного обозначения маркировки
Расшифровка ТМГ33 16/10/0,4:
- Т — трёхфазный;
- М — масляное охлаждение с естественной циркуляцией масла и воздуха;
- Г — герметичный (гофрированный бак без расширителя);
- 33 — серия с классом энергоэффективности Х2К2, фольговой обмоткой НН и вакуумной заливкой масла;
- 16 кВа — номинальная мощность, кВА (16 кВа);
- 10 кВ — напряжение обмотки ВН, кВ;
- 0,4 кВ — напряжение обмотки НН, кВ.
Схема соединений обмоток — У/Ун-0, климатическое исполнение — У1 или УХЛ1, категория размещения — 1 по ГОСТ 15150-69.
Как выбрать силовой трансформатор 10 кВ
Выбор трансформатора ТМГ33 16/10/0,4 проводят на основании технических условий энергоснабжающей организации, проекта или опросного листа. Критически важные параметры:
- Номинальная мощность (16 кВа), определяемая расчётной нагрузкой с учётом коэффициента спроса и допустимых перегрузок.
- Номинальное напряжение первичной обмотки (10 кВ) и вторичной (0,4 кВ).
- Схема и группа соединения обмоток (чаще всего У/Ун-0).
- Климатическое исполнение — У1 или УХЛ1 в зависимости от региона.
- Требования к энергоэффективности — серия ТМГ33 гарантирует класс Х2К2, что соответствует требованиям СТО «Россети» и Постановления Правительства № 600.
- Герметичное исполнение (Г) — предпочтительно для КТП с ограниченным обслуживанием и длительным сроком службы без замены масла.
При двухтрансформаторной подстанции мощность каждого трансформатора выбирается по ГОСТ 30830-2019 с условием, что при выходе одного из строя оставшийся в работе обеспечит питание ответственных потребителей с допустимой перегрузкой.
Нормативная база
| Нормативный документ | Наименование | Область применения |
|---|---|---|
| ГОСТ 34819-2021 Нормативный документ | Трансформаторы силовые. Общие технические условия Наименование | Технические требования, испытания Область применения |
| ГОСТ 30830-2019 Нормативный документ | Трансформаторы силовые. Часть 1. Общие положения, классы энергоэффективности Наименование | Основные параметры, определения Область применения |
| ПУЭ (7-е издание) Нормативный документ | Правила устройства электроустановок Наименование | Монтаж, компоновка, заземление Область применения |
| ПТЭЭП Нормативный документ | Правила технической эксплуатации электроустановок потребителей Наименование | Эксплуатация и обслуживание Область применения |
| ТУ завода Нормативный документ | Технические условия на трансформатор ТМГ33 16/10/0,4 Наименование | Приёмо-сдаточные испытания и гарантии Область применения |
«Каждый трансформатор ТМГ33 16/10/0,4 проходит приёмо-сдаточные испытания в заводской лаборатории: измерение потерь холостого хода и короткого замыкания с подтверждением класса Х2К2, испытание электрической прочности изоляции, проверка коэффициента трансформации и группы соединений. Только после этого изделие допускается к отгрузке.» — начальник испытательной лаборатории.
Технические характеристики
Номинальная мощность | 16 кВа |
Первичное напряжение стороны ВН | 10 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | Трансформатор ТМГ33 |
Направление высоковольтных вводов ВН и выводов НН | Вверх |
Рх, кВт - Потери холостого хода | 190 Вт |
ΔРк, кВт - Потери короткого замыкания | 630 Вт (У/Ун-0, Д/Ун-11); 750 Вт (У/Zн-11) |
Uк, % Напряжение короткого замыкания | 4,5 % (У/Ун-0, Д/Ун-11); 5 % (У/Zн-11) |
Iх, % - Ток холостого хода | 5,00% |
Рабочая частота сети переменного тока | 50 Гц |
Количество фаз | 3 фазный (Трехфазный) |
Количество обмоток | Двухобмоточный |
Режим работы | Длительный |
Схема подключения группы соединения обмоток |
|
Вид и пределы регулирования напряжения ВН | ПБВ ±2x2,5% (5 ступеней) выполняется переключением ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого на крышке трансформатора. Переключения производятся без возбуждения при отсутствии напряжения |
Климатическое исполнение и категория размещения |
|
Степень защиты | от IP00 до IP21 |
Материал активной части первичной и вторичной обмоток катушек сердечника |
|
Материал бака трансформатора | Металл 3 мм (Радиаторный бак), Гофра (Гофрированный бак) |
Система охлаждения | Маслонаполненный с естественной циркуляцией масла и воздуха |
Тип диэлектрика | Трансформаторное масло ВГ, ГК РОСНЕФТЬ (ГОСТ Р 54331-2011) |
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Рекомендуемое место монтажа | Установка в трансформаторные подстанции СТП, КТП, КТПН, БКТП |
Серийный номер | ЯЯ788/2026 |
Номер партии | 42М30-2026 |
Чертежи и габаритные размеры
Длина, мм | 995 |
Глубина, мм | 405 |
Высота, мм | 740 |
Установочные размеры, мм | 400x350 |
Масса масла, кг | 82 |
Полный вес | 258 |
ПБВ | ±2×2,5% |
Устройство и конструкция трансформатора ТМГ33 16/10/0,4
Ключевые элементы конструкции
| # | Элемент | Назначение |
|---|---|---|
| 1 # | Герметичный бак Элемент | Цельносварной корпус с гофрированными стенками; полностью изолирует масло от атмосферы, компенсирует тепловое расширение Назначение |
| 2 # | Магнитопровод Элемент | Сердечник из холоднокатаной стали 33-й серии, собранный по технологии step‑lap; класс энергоэффективности Х2К2, минимальный шум Назначение |
| 3 # | Обмотки ВН/НН Элемент | Преобразуют напряжение 10 кВ в 0,4 кВ; обмотка НН — фольговая, с высокой электродинамической стойкостью; обмотка ВН — из алюминиевого провода Назначение |
| 4 # | Переключатель ПБВ Элемент | Изменяет коэффициент трансформации на отключённом трансформаторе (пять ступеней ±2×2,5%) Назначение |
| 5 # | Предохранительный клапан Элемент | Сбрасывает избыточное давление при внутреннем коротком замыкании, не требует обслуживания Назначение |
Трансформатор ТМГ33 16/10/0,4 выполнен в полностью герметичном баке без расширителя и газового реле. Масло надёжно изолировано от воздуха, что исключает его окисление и увлажнение. Заливка масла производится в вакууме после дегазации, что дополнительно повышает диэлектрическую прочность изоляции. Температурное расширение масла компенсируется упругостью гофрированных стенок. Крышка уплотнена маслобензостойкой резиной, наружная поверхность окрашена атмосферостойкой эмалью RAL 7035.
Трансформаторное масло выполняет функции электрической изоляции и теплоотвода. Его пробивное напряжение — не менее 25 кВ/мм.
«Фольговая обмотка НН и вакуумная заливка масла — два ключевых решения серии ТМГ33. Они гарантируют класс энергоэффективности Х2К2 и исключительную стойкость к токам короткого замыкания. Каждый трансформатор проходит заводскую проверку герметичности и диэлектрических параметров».
— Главный инженер-конструктор завода
Габаритные и присоединительные размеры
Пространственная привязка ТМГ33 16/10/0,4 на объекте осуществляется строго по заводскому габаритному чертежу. Этот документ содержит все необходимые геометрические параметры для проектирования фундамента, раскладки кабельных трасс и организации безопасных зон обслуживания.
- Длина, ширина и полная высота агрегата с учётом гофрированного бака;
- Высотные отметки и плановые координаты вводов ВН 10 кВ и НН 0,4 кВ относительно опорных швеллеров;
- Межосевое расстояние транспортных катков и расположение опорных швеллеров;
- Минимально допустимые зазоры до стен, перекрытий и соседнего оборудования в соответствии с ПУЭ.
Габаритные размеры могут незначительно варьироваться в зависимости от климатического исполнения, поэтому при проектировании следует опираться исключительно на документацию завода‑изготовителя. Монтаж ведётся на ровное бетонное или металлическое основание. Трансформатор устанавливается на катки с фиксаторами; для снижения вибраций допускается применение резиновых подкладок.
| Параметр | Значение | Примечание |
|---|---|---|
| Высота Параметр | #HEIGHT# Значение | Полная с катками Примечание |
| Длина Параметр | #LENGTH# Значение | С учётом гофр Примечание |
| Глубина Параметр | #DEPTH# Значение | По опорным швеллерам Примечание |
| Установочные размеры Параметр | #INSTALL_DIM# Значение | Расстояние между катками Примечание |
| Параметр | Значение | Примечание |
|---|---|---|
| Вес масла Параметр | #OIL_WEIGHT# Значение | Без учёта тары Примечание |
| Полный вес Параметр | #TOTAL_WEIGHT# Значение | Заправленный маслом Примечание |
| # | Документ | Содержание |
|---|---|---|
| 1 # | Габаритный чертёж Документ | Установочные и присоединительные размеры, масса Содержание |
| 2 # | Схема электрическая принципиальная Документ | Схема соединения обмоток, маркировка выводов Содержание |
| 3 # | Руководство по монтажу Документ | Требования к установке, заземлению и периодичности осмотров Содержание |
| 4 # | Протокол заводских испытаний Документ | Результаты проверок и измерений, включая класс Х2К2 Содержание |
«Заводской габаритный чертёж ТМГ33 16/10/0,4 — это точный посадочный шаблон. Выверенные координаты каждого ввода, опорного швеллера и гофры позволяют проектировщикам заранее подготовить фундамент, кабельные трассы и вентиляцию, полностью исключая переделки на площадке».
— Руководитель конструкторского бюро завода‑изготовителя
Особенности конструктивного исполнения
| Конструктивный узел | Особенность исполнения |
|---|---|
| Полная герметизация Конструктивный узел | Полная герметизация — отсутствие расширительного бака и газового реле; масло не окисляется и не увлажняется весь срок службы. Особенность исполнения |
| Герметизация крышки Конструктивный узел | Герметизация крышки выполнена прокладкой из маслобензостойкой резины. Особенность исполнения |
| Предохранительный клапан Конструктивный узел | При аварийном повышении давления срабатывает предохранительный клапан, предотвращающий разрыв бака. Особенность исполнения |
| Магнитная система и обмотки Конструктивный узел | Магнитная система плоскошихтованная, из холоднокатаной стали 33-й серии. Обмотка ВН — из алюминиевого провода; обмотка НН — фольговая, что повышает стойкость к токам КЗ и улучшает энергоэффективность. Особенность исполнения |
| Регулирование напряжения ПБВ Конструктивный узел | Регулирование напряжения — ПБВ на пять ступеней (±2×2,5% номинала). Переключение выполняется вручную при полностью отключённом трансформаторе. Особенность исполнения |
| Вводы и охлаждение Конструктивный узел | Вводы ВН 10 кВ и НН 0,4 кВ расположены на крышке. Охлаждение естественное масляное через гофрированные стенки. Особенность исполнения |
| Вакуумная заливка масла Конструктивный узел | Масло дегазируется и заливается под вакуумом, что улучшает диэлектрические свойства и увеличивает срок службы изоляции. Особенность исполнения |
| Пробоотбор и защитное покрытие Конструктивный узел | Бак снабжён пробкой для отбора пробы масла и пластиной заземления. Наружная окраска — атмосферостойкая светло‑серая (RAL 7035), по заказу возможна смена цвета. Особенность исполнения |
| Активная часть Конструктивный узел | Активная часть жёстко скреплена с крышкой и состоит из магнитной системы, фольговых и проводных обмоток, ярмовых балок, отводов и переключателя ПБВ. Особенность исполнения |
- Установка катков для продольного и поперечного перемещения трансформатора ТМГ33 16/10/0,4;
- Установка пробивного предохранителя на стороне низкого напряжения 0,4 кВ;
- Установка контактных зажимов;
- Установка манометрического термометра с сигнальными контактами;
- Установка электроконтактного мановакуумметра для контроля внутреннего давления.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 34819-2021 Нормативный документ | Трансформаторы силовые. Общие технические условия Область регулирования |
| 2 # | ГОСТ 30830-2019 Нормативный документ | Трансформаторы силовые. Часть 1. Общие положения, классы энергоэффективности Область регулирования |
| 3 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 4 # | ПУЭ (гл. 2.3, 4.2) Нормативный документ | Требования к монтажу, изоляционным расстояниям, заземлению Область регулирования |
| 5 # | ПТЭЭП Нормативный документ | Эксплуатация электроустановок потребителей Область регулирования |
| 6 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Видео инструкция погрузки
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Часто задаваемые вопросы
Внимание! Информация о гарантии, ценах, условиях оплаты и поставки, размещённая на данной странице, носит исключительно информационный (справочный) характер и не является публичной офертой (п. 2 ст. 437 Гражданского кодекса РФ). Окончательные условия гарантии, сроки, перечень комплектующих, цены и порядок расчётов фиксируются в договоре поставки и паспорте на конкретное изделие, а также могут быть изменены в одностороннем порядке без уведомления. Для получения актуальной информации обращайтесь к менеджерам компании.
Гарантия до 5 лет
Мы предоставляем гарантию до 5 лет на основное оборудование (силовые трансформаторы). Конкретный срок зависит от типа, мощности и условий эксплуатации. На комплектующие изделия (вводы, переключатели, реле, термометры и пр.) действует гарантия заводов-изготовителей этих компонентов, которая может отличаться от основного срока.
| Тип оборудования | Срок гарантии | Примечание |
|---|---|---|
| Силовые трансформаторы (масляные, сухие) | до 5 лет (60 месяцев) | Зависит от мощности, серии и условий эксплуатации |
| Комплектующие (вводы, РПН, ПБВ, реле, термометры, предохранители) | согласно гарантии производителя комплектующего | Как правило, от 12 до 36 месяцев, уточняется в паспорте изделия |
| Трансформаторное масло (залитое в заводе) | в течение гарантийного срока на трансформатор | Если ухудшение свойств масла вызвано заводским дефектом |
| Аксессуары (кронштейны, изоляторы, уплотнители) | в пределах основного гарантийного срока | При условии правильного монтажа и хранения |
«Мы комплектуем ТМГ33 16/10/0,4 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На ТМГ33 16/10/0,4 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
| 6 # | Самостоятельная доливка масла несоответствующей марки без согласования Нарушение | Отказ в гарантии Последствия |
| 7 # | Эксплуатация при превышении номинальной мощности или несоблюдении режимов Нарушение | Гарантия не действует Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка или несоответствие марки;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Часто задаваемые вопросы о гарантии
«Каждый ТМГ33 16/10/0,4 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Обратите внимание: Все условия оплаты, цены, сроки и порядок поставки, указанные на сайте, носят информационный характер и не являются офертой. Окончательные условия фиксируются в договоре или счёте, выставленном после согласования с менеджером. Оплата через сайт не производится.
Способы оплаты
Порядок оплаты
Оплата производится только на основании выставленного Компанией счёта или в соответствии с условиями подписанного договора.
Для получения счёта Покупатель должен:
- направить запрос через форму на Сайте, по телефону или электронной почте;
- после связи с менеджером согласовать ассортимент, количество, технические характеристики, цену, сроки и условия поставки;
- предоставить реквизиты для выставления счёта (для юридических лиц – полные банковские реквизиты, ИНН, КПП, ОГРН; для физических лиц – Ф.И.О., адрес регистрации, контактные данные).
Счёт действителен в течение срока, указанного в нём (обычно 3–5 рабочих дней). После истечения срока действия цена и условия могут быть пересмотрены.
Обязательства Компании по поставке товара возникают только после поступления денежных средств на расчётный счёт Компании в размере 100% предоплаты, если иной порядок не предусмотрен договором.
В случае изменения цены производителем или колебания курса валют (для импортного оборудования) Компания оставляет за собой право пересмотреть цену в одностороннем порядке до момента полной оплаты. Покупатель уведомляется об изменении цены в течение 1 рабочего дня.
Формы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Обратите внимание: Онлайн-оплата на Сайте не производится. Ссылки на оплату не предоставляются.
Сроки оплаты
Оплата должна быть произведена в срок, указанный в счёте или договоре. По умолчанию – в течение 3 рабочих дней с даты выставления счёта.
В случае задержки оплаты Компания оставляет за собой право приостановить выполнение заказа, изменить условия отгрузки или аннулировать заказ без предварительного уведомления.
Датой оплаты считается день зачисления денежных средств на расчётный счёт Компании.
Ответственность сторон
За нарушение сроков оплаты Покупатель несёт ответственность в соответствии с условиями договора и действующим законодательством РФ.
Компания не несёт ответственности за невозможность поставки товара в случае несвоевременного получения оплаты или непредоставления необходимых реквизитов.
В случае изменения цен на рынке или у производителя после выставления счёта, но до его оплаты, Компания вправе скорректировать цену, уведомив Покупателя. Отказ Покупателя от оплаты по новой цене влечёт аннулирование счёта.
Реквизиты для оплаты
Актуальные банковские реквизиты ООО «РУ-ТРАНС» для оплаты размещены на отдельной странице: Реквизиты компании.
Для выставления счёта просим направлять ваши реквизиты менеджеру при оформлении заказа.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость ТМГ33 16/10/0,4, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие ТМГ33 16/10/0,4 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
